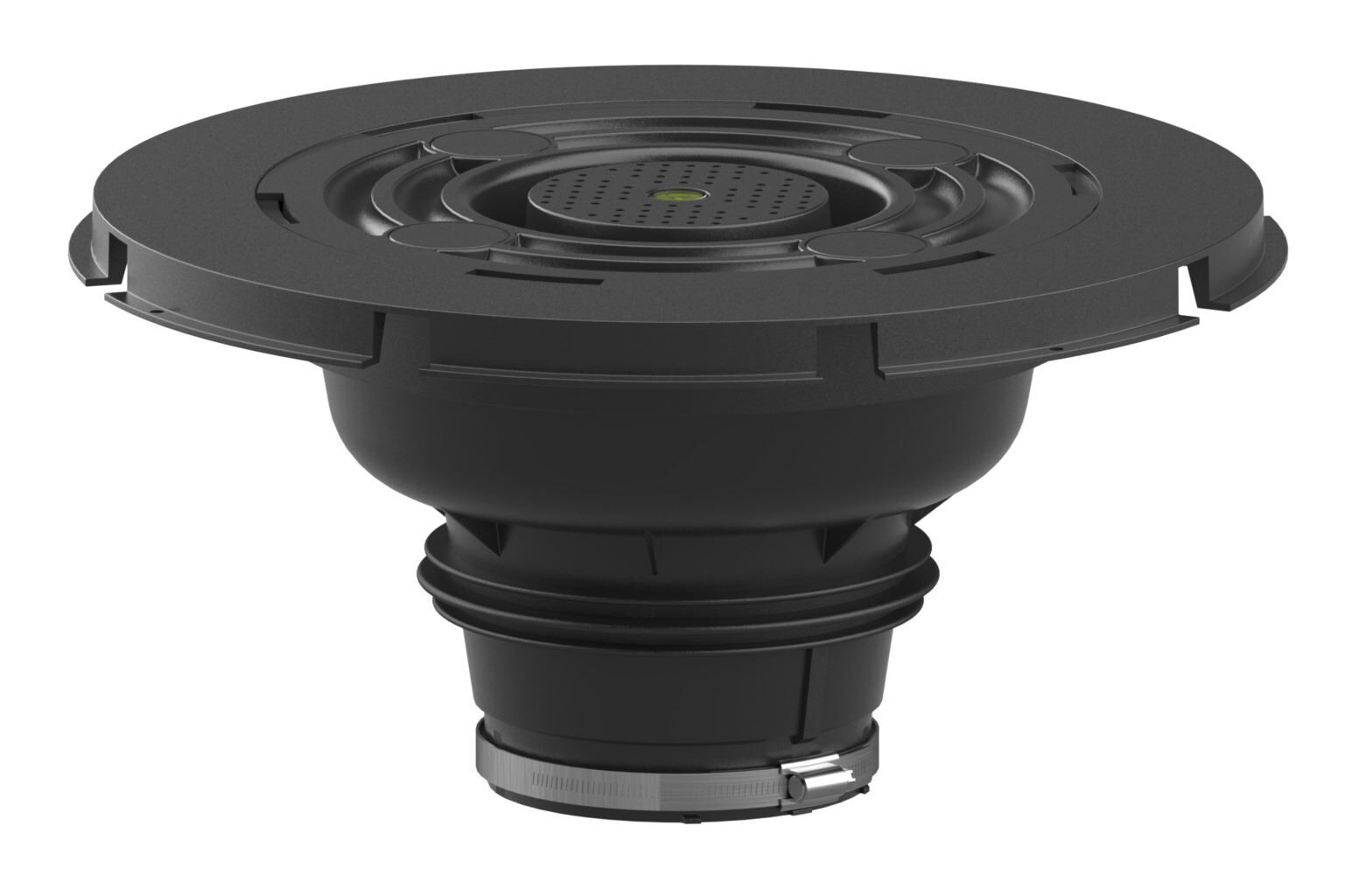

Anschlusstrichter mit integriertem Trittschutzeinsatz AT110

Zum Einbetonieren in die Bodenplatte für die optimale Abdichtung zum KGRohr.
Zum Ausgleich eines Versatzes nach dem Betonieren zwischen Fallrohr und Bodenablauf in jede Richtung.
Eigenschaften:
Mit axialem Toleranzausgleich; einfache Einbindung der Dampfsperre über Klebeflansch; stolperfreier Einbau nach DGUV 38 §12a dank Trittschutzeinsatz; mit integrierter Libelle zur lagemäßigen Ausrichtung des Anschlusstrichters.
EAN/GTIN: 4052487171663

• mit axialem Toleranzausgleich
• einfache Einbindung der Dampfsperre über Klebeflansch
• stolperfreier Einbau nach DGUV 38 §12a dank Trittschutzeinsatz
• mit integrierter Libelle zur lagemäßigen Ausrichtung des Anschlusstrichters

Anschlusstrichter mit integriertem Trittschutzeinsatz zum Einbetonieren in die Bodenplatte für die optimale Abdichtung zum KG-Rohr. Zum Ausgleich eines Versatzes (nach dem Betonieren) zwischen Fallrohr und Bodenablauf in jede Richtung.

Vorteile:

• erspart rechteckige Aussparungen und somit aufwändige Nacharbeiten
• einfache Montage vor Ort
• gas- und wasserdichte Verbindung mit der Bodenplatte dank integrierter 3-Stegdichtung
• TPE-Dichtlippen zur Abdichtung zum KG-Rohr
• Trittschutzeinsatz mit Perforation und Schmutzfangrillen kann während der Bauphase zur Bodenplattenentwässerung verwendet werden
• Hinterschnitt zur optimalen Fixierung im Beton

Lieferumfang:
Spannband, Trittschutzeinsatz

Maße:

• Durchmesser 385 mm
• für KG-Rohr ∅ 110 mm

Eigenschaften:

• eingebauter Anschlag im Anschlusstrichter für die exakte Rohrpositionierung
• 50mm umlaufender Flansch zur Anbindung der Dampfsperre als Klebefolie oder Bitumenschweißbahn

Werkstoff:

• Trittschutzeinsatz: PP
• Trichter: ABS/TPE

Dichtheit:

• gas- und wasserdicht
• radondicht

Prüfungen/Normen:

• KG2000-Rohre nach DIN EN 14758
• KG-Rohre nach DIN EN 13476-2
